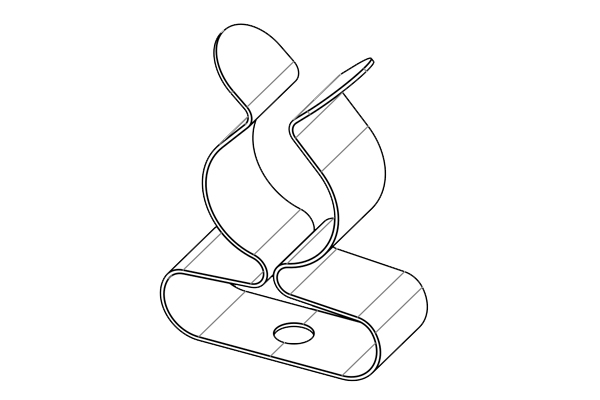

MSKL 3-12
| 订货号 | 37600 |
| EAN | 4251269316876 |
| 包装单位 | 50 |
| 安装形式 | 铆接 |
| 安装位置 | 通用 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 12 mm |
| 长度 | 8 mm |
| 宽度 | 15 mm |
| 高度 | 20.5 mm |

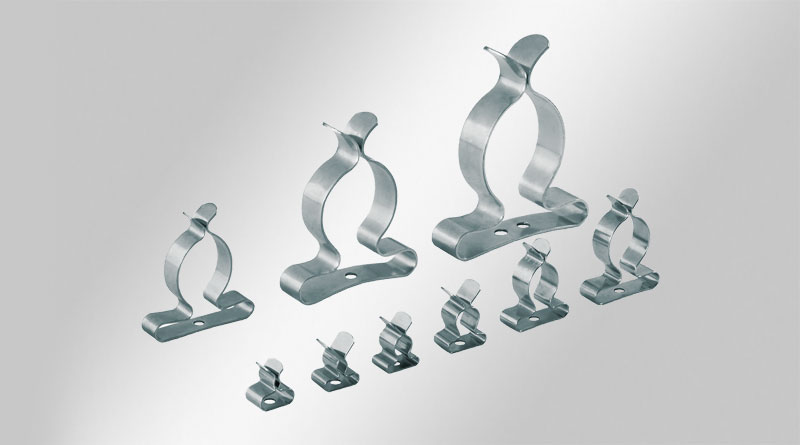

EMC 屏蔽夹
通过铆钉直接安装

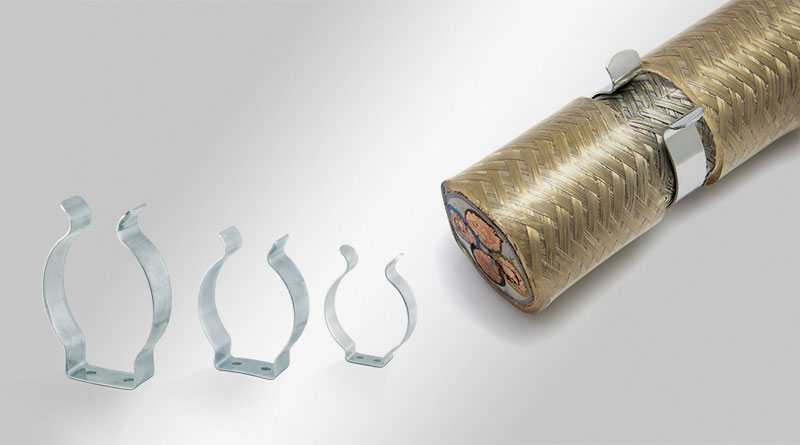

使用EMC屏蔽夹，必须将电缆的屏蔽层连接到地电位。它们易于使用并且有效地将单根电缆的屏蔽层接地。
EMC电缆夹为电缆屏蔽层提供了较大的接触面积。 与传统的屏蔽支架相比，使用易科智连 EMC屏蔽夹时，接触面积最多可提高50％。 规定的夹紧范围可以超过10％。
由于其特殊的设计，MSKL的夹紧范围非常大，而尺寸却相对较小。 （例如：MSKL 3-12，可装配12mm电缆屏蔽层：宽度26.25mm）。
屏蔽夹很容易通过铆钉固定。
规格
| 材料 | 屏蔽夹: 弹簧钢，镀锌 |
| 安装形式 | 铆接 |
| 安装位置 | 通用 |
| 属性 | 防震 |
产品优势
- 部分型号集成了应力消除功能
- 屏蔽接触和应力释放功能分开
- 能持续不断地对电缆屏蔽层施加压力，不需要对压力作出调整
- 节省空间的设计
- MSKL: 大夹紧范围，通过少量不同的产品尺寸即可覆盖大范围不同直径的电缆
- 防震，无需维护
产品类型和尺寸

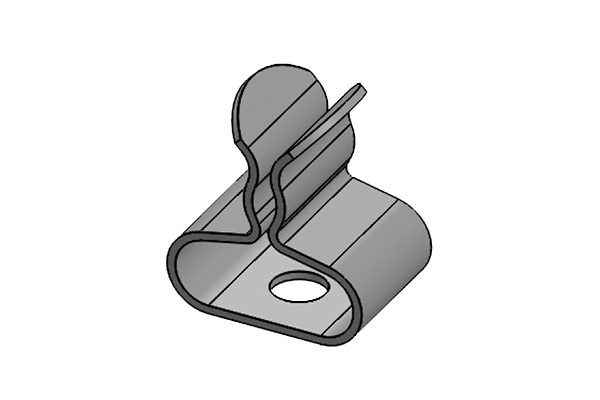

SKL 1.5-3
| 订货号 | 36200 |
| EAN | 4251269302091 |
| 包装单位 | 50 |
| 安装形式 | 铆接 |
| 安装位置 | 通用 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 1.5 mm |
| 最大屏蔽直径 | 3 mm |
| 长度 | 8 mm |
| 宽度 | 11.8 mm |
| 高度 | 13 mm |
| 螺钉孔的数量 | 1 |
| 螺钉的直径 | 3.2 mm |

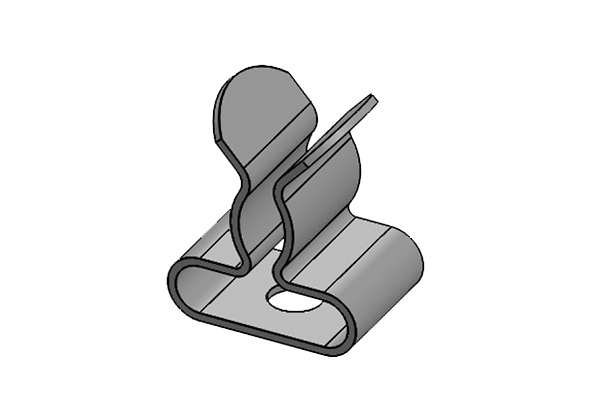

SKL 3-6
| 订货号 | 36202 |
| EAN | 4251269302107 |
| 包装单位 | 50 |
| 安装形式 | 铆接 |
| 安装位置 | 通用 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 6 mm |
| 长度 | 8 mm |
| 宽度 | 11.8 mm |
| 高度 | 13.6 mm |
| 螺钉孔的数量 | 1 |
| 螺钉的直径 | 3.2 mm |

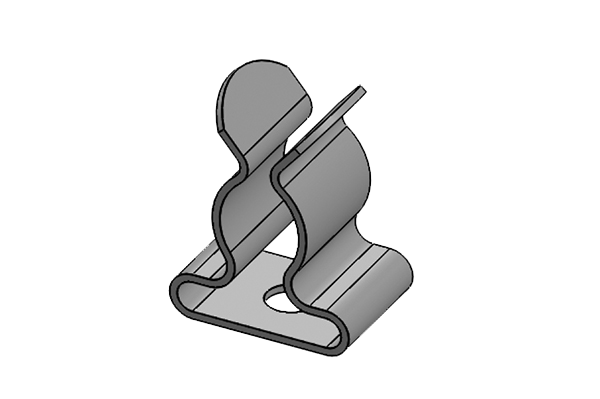

SKL 6-8
| 订货号 | 36204 |
| EAN | 4251269302114 |
| 包装单位 | 50 |
| 安装形式 | 铆接 |
| 安装位置 | 通用 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 6 mm |
| 最大屏蔽直径 | 8 mm |
| 长度 | 8 mm |
| 宽度 | 11.8 mm |
| 高度 | 15 mm |
| 螺钉孔的数量 | 1 |
| 螺钉的直径 | 3.2 mm |

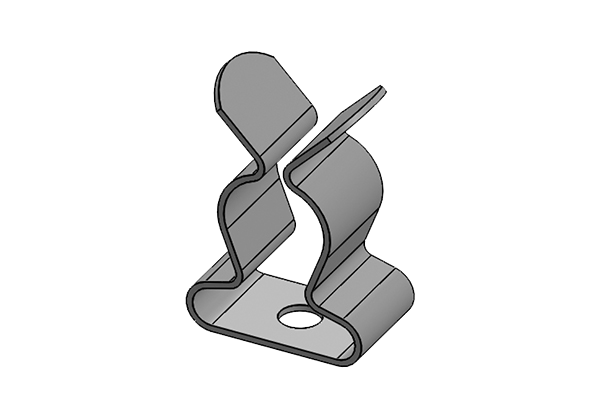

SKL 8-11
| 订货号 | 36205 |
| EAN | 4251269302121 |
| 包装单位 | 50 |
| 安装形式 | 铆接 |
| 安装位置 | 通用 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 8 mm |
| 最大屏蔽直径 | 11 mm |
| 长度 | 8 mm |
| 宽度 | 14 mm |
| 高度 | 20 mm |
| 螺钉孔的数量 | 1 |
| 螺钉的直径 | 3.2 mm |

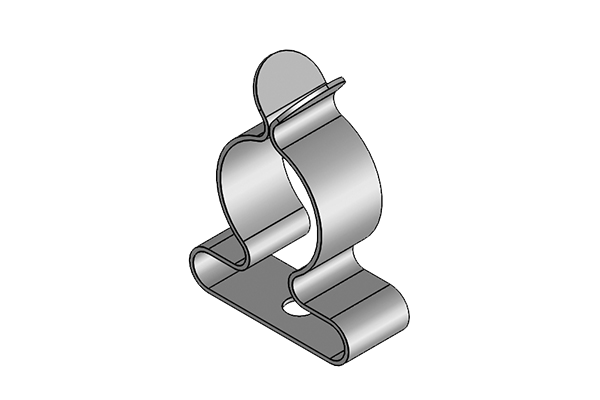

SKL 11-17
| 订货号 | 36206 |
| EAN | 4251269302138 |
| 包装单位 | 50 |
| 安装形式 | 铆接 |
| 安装位置 | 通用 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 11 mm |
| 最大屏蔽直径 | 17 mm |
| 长度 | 8 mm |
| 宽度 | 21 mm |
| 高度 | 27 mm |
| 螺钉孔的数量 | 1 |
| 螺钉的直径 | 3.2 mm |

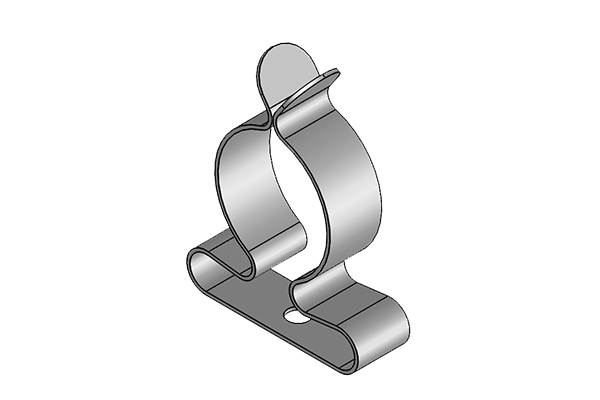

SKL 17-22
| 订货号 | 36207 |
| EAN | 4251269302145 |
| 包装单位 | 50 |
| 安装形式 | 铆接 |
| 安装位置 | 通用 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 17 mm |
| 最大屏蔽直径 | 22 mm |
| 长度 | 8 mm |
| 宽度 | 26.5 mm |
| 高度 | 34.5 mm |
| 螺钉孔的数量 | 1 |
| 螺钉的直径 | 3.2 mm |
SKL 22-30
| 订货号 | 36208 |
| EAN | 4251269302152 |
| 包装单位 | 50 |
| 安装形式 | 铆接 |
| 安装位置 | 通用 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 22 mm |
| 最大屏蔽直径 | 30 mm |
| 长度 | 8 mm |
| 宽度 | 35 mm |
| 高度 | 39.2 mm |
| 螺钉孔的数量 | 1 |
| 螺钉的直径 | 3.2 mm |

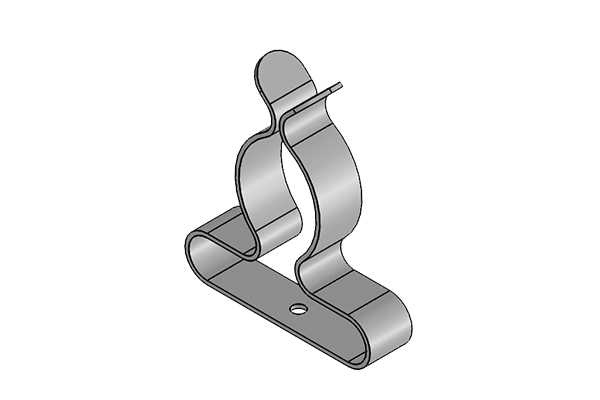

SKL 30-38
| 订货号 | 36209 |
| EAN | 4251269302169 |
| 包装单位 | 5 |
| 安装形式 | 铆接 |
| 安装位置 | 通用 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 30 mm |
| 最大屏蔽直径 | 38 mm |
| 长度 | 13 mm |
| 宽度 | 46.5 mm |
| 高度 | 62.5 mm |
| 螺钉孔的数量 | 1 |
| 螺钉的直径 | 5.2 mm |

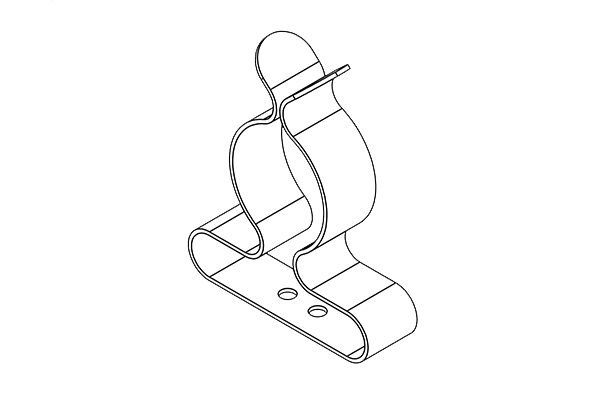

SKL 38-48
| 订货号 | 36213 |
| EAN | 4251269302176 |
| 包装单位 | 5 |
| 安装形式 | 铆接 |
| 安装位置 | 通用 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 38 mm |
| 最大屏蔽直径 | 48 mm |
| 长度 | 13 mm |
| 宽度 | 48.5 mm |
| 高度 | 71.5 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 5.2 mm |

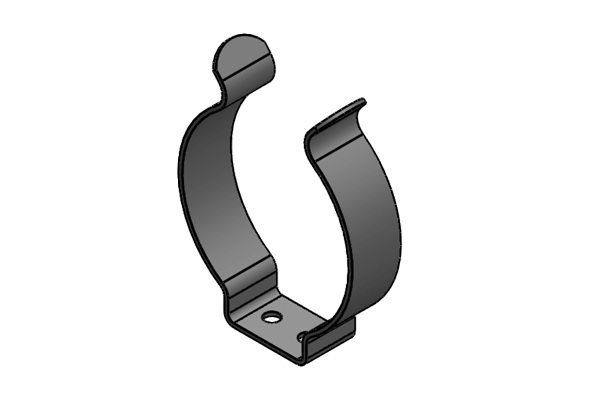

SKL 44-56
| 订货号 | 36216 |
| EAN | 4251269322754 |
| 包装单位 | 5 |
| 安装形式 | 铆接 |
| 安装位置 | 通用 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 44 mm |
| 最大屏蔽直径 | 56 mm |
| 长度 | 13 mm |
| 宽度 | 47 mm |
| 高度 | 60.5 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 3.7 mm |

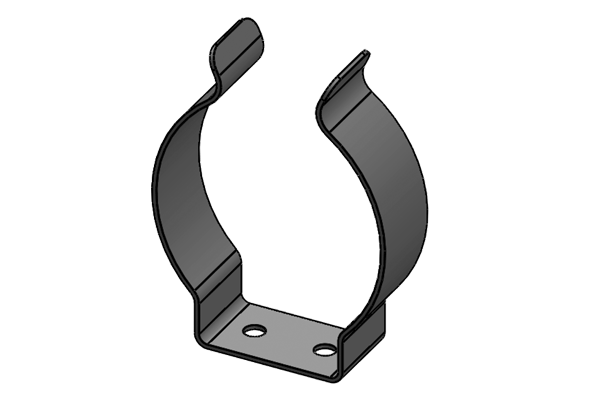

SKL 56-68
| 订货号 | 36217 |
| EAN | 4251269322761 |
| 包装单位 | 5 |
| 安装形式 | 铆接 |
| 安装位置 | 通用 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 56 mm |
| 最大屏蔽直径 | 68 mm |
| 长度 | 19 mm |
| 宽度 | 55 mm |
| 高度 | 72.5 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 4.8 mm |
你还没发现合适的产品吗？
请使用易科智连产品搜索器Everything you need to know about electromagnetic compatibility
Today’s industrial process technology is far more sensitive to electromagnetic disturbances creating the need for proper electromagnetic compatibility.
But what does that mean?
This video explains clearly why EMC is so important.
适用于：
EMC屏蔽夹排组, 用于35 mm H型DIN导轨
EMC屏蔽夹排组, 用于35 mm H型DIN导轨
带EMC屏蔽夹的排线板，最多可以固定12根电缆。使用卡扣式结构固定在35mm H型DIN导轨上。
