EMC屏蔽夹，用于30 mm C型 DIN导轨

带或不带应力释放

获取免费样品

使用EMC屏蔽夹，其中电缆的屏蔽层必须连接到地电位。它们易于使用，可有效地将单根电缆屏蔽层接地。

当使用带有集成应力消除装置时，可以使用扎带固定电缆。由此实现EN 62444的应力释放要求。我们还提供具有双重应变消除功能的EMC屏蔽夹。请查询PROFINET安装指南。

由于其特殊的设计，MSKL的夹紧范围非常大，而尺寸却相对较小。（例如：MSKL 3-12，可装配12mm电缆屏蔽层：宽度26.25mm）。

可以使用SC螺钉脚将屏蔽夹安装在C型30mm DIN导轨上。

使用LFC电缆屏蔽夹，电缆屏蔽层直接接触C型导轨。您现有的电缆夹仍可用于消除应力。只需将LFC夹扣紧到C型导轨上，然后使用螺钉固定即可。

新的：套件包括EMC屏蔽夹LFC和匹配的电缆夹。

下载PDF产品手册

获取免费样品

规格

材料	屏蔽夹: 弹簧钢，镀锌屏蔽支架: 钢，镀锌可拧脚: 钢，镀锌
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
属性	防震

产品优势

部分型号集成了应力消除功能
电缆屏蔽的佳接触面积
屏蔽接触和应力释放功能分开
容易安装和拆卸
持续不断地在电缆屏蔽层上施加压力，不需要对压力作出调整
防震，无需维护
集成双重应力释放功能根据PROFINET安装指导
用于安装在所有标准C形导轨上（16-17 mm）
LFC屏蔽夹和电缆夹的组合可以节约空间

产品类型和尺寸

LFC|MSKL 3-12

订货号	37670.100
EAN	4251269322044
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	45.9 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	3 mm
最大屏蔽直径	12 mm
宽度	15 mm
高度	22 mm

有存货

要求报价

数据表

LFC|MSKL 8-18

订货号	37671.100
EAN	4251269322051
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	45.9 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	8 mm
最大屏蔽直径	18 mm
宽度	20 mm
高度	28.2 mm

有存货

要求报价

数据表

LFC|SKL 17-22

订货号	37672.100
EAN	4251269322068
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	45.9 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	17 mm
最大屏蔽直径	22 mm
宽度	26.5 mm
高度	36 mm

有存货

要求报价

数据表

LFC|SKL 22-30

订货号	37673.100
EAN	4251269322075
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	45.9 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	22 mm
最大屏蔽直径	30 mm
宽度	35 mm
高度	40.5 mm

有存货

要求报价

数据表

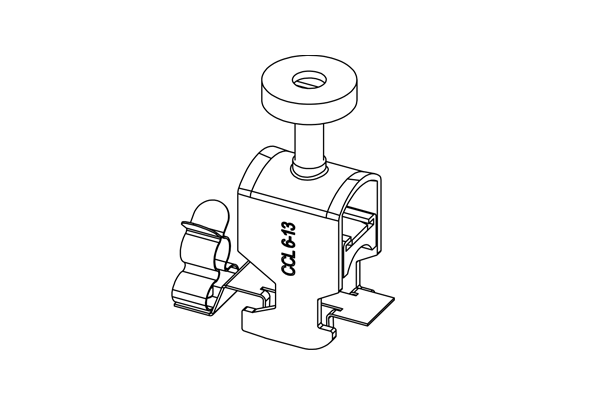

CC-LFC 6-13|MSKL 3-12

订货号	37680
EAN	4251269323652
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	45.9 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	3 mm
最大屏蔽直径	12 mm
宽度	19 mm
高度	36 mm
安装高度	52 mm

有存货

要求报价

数据表

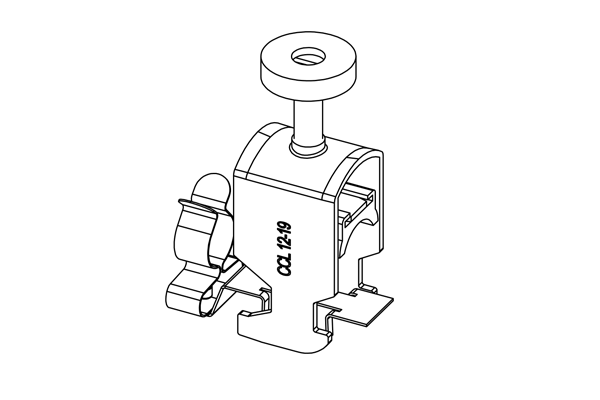

CC-LFC 12-19|MSKL 8-18

订货号	37681
EAN	4251269323669
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	45.9 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	8 mm
最大屏蔽直径	18 mm
宽度	22 mm
高度	36 mm
安装高度	57 mm

有存货

要求报价

数据表

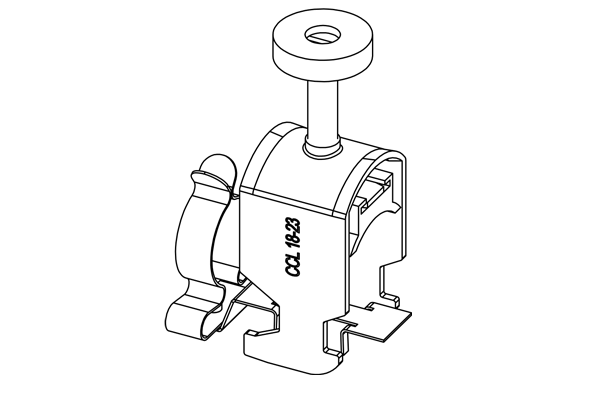

CC-LFC 18-23|SKL 17-22

订货号	37682
EAN	4251269323676
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	45.9 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	17 mm
最大屏蔽直径	22 mm
宽度	26.5 mm
高度	38 mm
安装高度	62 mm

有存货

要求报价

数据表

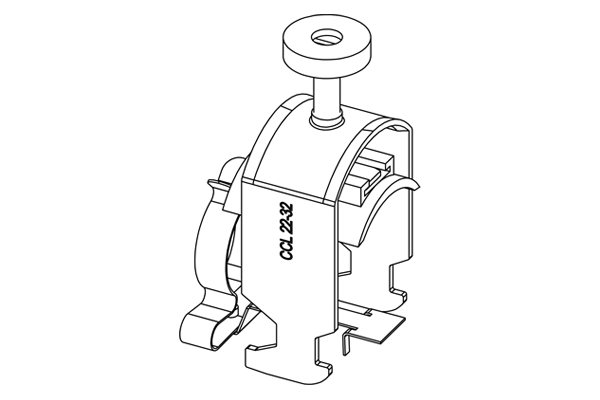

CC-LFC 23-32|SKL 22-30

订货号	37683
EAN	4251269323683
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	45.9 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	22 mm
最大屏蔽直径	30 mm
宽度	38 mm
高度	52 mm
安装高度	72 mm

有存货

要求报价

数据表

CC-LFC 32-38|SKL 30-38

订货号	37688
EAN	4251269324192
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	87.7 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	30 mm
最大屏蔽直径	38 mm
宽度	44 mm
高度	62 mm
安装高度	78 mm

有存货

要求报价

数据表

CC-LFC 38-42|SKL 30-38

订货号	37684
EAN	4251269323782
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	87.7 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	30 mm
最大屏蔽直径	38 mm
宽度	48 mm
高度	67 mm
安装高度	82 mm

有存货

要求报价

数据表

CC-LFC 42-50|SKL 38-48

订货号	37685
EAN	4251269323799
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	87.7 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	38 mm
最大屏蔽直径	48 mm
宽度	55 mm
高度	83 mm
安装高度	101 mm

有存货

要求报价

数据表

CC-LFC 50-64|SKL 44-56

订货号	37686
EAN	4251269323805
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	87.7 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	44 mm
最大屏蔽直径	56 mm
宽度	69 mm
高度	98 mm
安装高度	116 mm

有存货

要求报价

数据表

CC-LFC 50-64|SKL 56-68

订货号	37687
EAN	4251269323928
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	87.7 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	56 mm
最大屏蔽直径	62 mm
宽度	69 mm
高度	98 mm
安装高度	116 mm

有存货

要求报价

数据表

SC|LF|MSKL 3-12

订货号	37608.100
EAN	4251269320149
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
电缆的数量	1
最小屏蔽直径	3 mm
最大屏蔽直径	12 mm
长度	32 mm
宽度	22.5 mm
高度	34.5 mm
安装高度	28 mm

有存货

要求报价

数据表

SC|LF|MSKL 8-18

订货号	37610.100
EAN	4251269320156
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
电缆的数量	1
最小屏蔽直径	8 mm
最大屏蔽直径	18 mm
长度	32 mm
宽度	22.5 mm
高度	40.7 mm
安装高度	34.2 mm

有存货

要求报价

数据表

SC|LF|SKL 1.5-3

订货号	36251.100
EAN	4251269320071
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
电缆的数量	1
最小屏蔽直径	1.5 mm
最大屏蔽直径	3 mm
长度	32
宽度	22.5
高度	26.9
安装高度	20.4

有存货

要求报价

数据表

SC|LF|SKL 3-6

订货号	36253.100
EAN	4251269320088
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
电缆的数量	1
最小屏蔽直径	3 mm
最大屏蔽直径	6 mm
长度	32 mm
宽度	22.5 mm
高度	27.5 mm
安装高度	21 mm

有存货

要求报价

数据表

SC|LF|SKL 6-8

订货号	36255.100
EAN	4251269320095
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
电缆的数量	1
最小屏蔽直径	6 mm
最大屏蔽直径	8 mm
长度	32 mm
宽度	22.5 mm
高度	29 mm
安装高度	22.5 mm

有存货

要求报价

数据表

SC|LF|SKL 8-11

订货号	36256.100
EAN	4251269320101
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
电缆的数量	1
最小屏蔽直径	8 mm
最大屏蔽直径	11 mm
长度	32 mm
宽度	22.5 mm
高度	34 mm
安装高度	27.5 mm

有存货

要求报价

数据表

SC|LF|SKL 11-17

订货号	36257.100
EAN	4251269320118
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
电缆的数量	1
最小屏蔽直径	11 mm
最大屏蔽直径	17 mm
长度	32 mm
宽度	23 mm
高度	41 mm
安装高度	34.5 mm

有存货

要求报价

数据表

SC|LF|SKL 17-22

订货号	36258.100
EAN	4251269320125
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
电缆的数量	1
最小屏蔽直径	17 mm
最大屏蔽直径	22 mm
长度	32 mm
宽度	26.5 mm
高度	48.5 mm
安装高度	42 mm

有存货

要求报价

数据表

SC|LF|SKL 22-30

订货号	36259.100
EAN	4251269320132
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
电缆的数量	1
最小屏蔽直径	22 mm
最大屏蔽直径	30 mm
长度	32 mm
宽度	35 mm
高度	52.9 mm
安装高度	46.4 mm

有存货

要求报价

数据表

SC|LFZ-M|MSKL 3-12

订货号	37612.100
EAN	4251269320248
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	3 mm
最大屏蔽直径	12 mm
长度	54.3 mm
宽度	22.5 mm
高度	34.5 mm
安装高度	28 mm

有存货

要求报价

数据表

SC|LFZ-M|MSKL 8-18

订货号	37614.100
EAN	4251269320255
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	8 mm
最大屏蔽直径	18 mm
长度	54.3 mm
宽度	22.5 mm
高度	40.7 mm
安装高度	34.2 mm

有存货

要求报价

数据表

SC|LFZ|SKL 1.5-3

订货号	36910.100
EAN	4251269320163
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	1.5 mm
最大屏蔽直径	3 mm
长度	52.4 mm
宽度	22.5 mm
高度	26.9 mm
安装高度	20.4 mm

有存货

要求报价

数据表

SC|LFZ|SKL 3-6

订货号	36915.100
EAN	4251269320170
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	3 mm
最大屏蔽直径	6 mm
长度	52.4 mm
宽度	22.5 mm
高度	27.5 mm
安装高度	21 mm

有存货

要求报价

数据表

SC|LFZ|SKL 6-8

订货号	36920.100
EAN	4251269320187
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	6 mm
最大屏蔽直径	8 mm
长度	52.4 mm
宽度	22.5 mm
高度	29 mm
安装高度	22.5 mm

有存货

要求报价

数据表

SC|LFZ|SKL 8-11

订货号	36925.100
EAN	4251269320194
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	8 mm
最大屏蔽直径	11 mm
长度	52.4 mm
宽度	22.5 mm
高度	34 mm
安装高度	27.5 mm

有存货

要求报价

数据表

SC|LFZ|SKL 11-17

订货号	36930.100
EAN	4251269320200
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	11 mm
最大屏蔽直径	17 mm
长度	62 mm
宽度	23 mm
高度	41 mm
安装高度	34.5 mm

有存货

要求报价

数据表

SC|LFZ|SKL 17-22

订货号	36935.100
EAN	4251269320217
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	17 mm
最大屏蔽直径	22 mm
长度	62 mm
宽度	26.5 mm
高度	48.5 mm
安装高度	42 mm

有存货

要求报价

数据表

SC|LFZ|SKL 22-30

订货号	36940.100
EAN	4251269320224
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	22 mm
最大屏蔽直径	30 mm
长度	62 mm
宽度	35 mm
高度	52.9 mm
安装高度	46.4 mm

有存货

要求报价

数据表

SC|LFZ|SKL 30-38

订货号	36941.100
EAN	4251269320231
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	30 mm
最大屏蔽直径	38 mm
长度	62 mm
宽度	46.5 mm
高度	76.5 mm
安装高度	70 mm

有存货

要求报价

数据表

SC|LF2Z-M|MSKL 3-12

订货号	37612.150
EAN	4251269321337
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	51 mm
宽度	22.5 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	3 mm
最大屏蔽直径	12 mm
高度	28 mm

有存货

要求报价

数据表

SC|LF2Z-M|MSKL 8-18

订货号	37614.150
EAN	4251269321344
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	51 mm
宽度	22.5 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	8 mm
最大屏蔽直径	18 mm
高度	34.2 mm

有存货

要求报价

数据表

SC|LF2Z|SKL 17-22

订货号	37594.150
EAN	4251269324895
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	51 mm
宽度	22.5 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	17 mm
最大屏蔽直径	22 mm
高度	48.5 mm

有存货

要求报价

数据表

SC|LF2Z|SKL 22-30

订货号	37595.150
EAN	4251269324901
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
屏蔽接地端子的数量	1
长度	51 mm
宽度	22.5 mm
张紧力按照 EN 62444标准	1
电缆的数量	1
最小屏蔽直径	22 mm
最大屏蔽直径	30 mm
高度	53 mm

有存货

要求报价

数据表

SC 单只, 单只支架与扭曲保护卧槽

订货号	36231
EAN	4251269302251
包装单位	10
安装形式	用螺钉固定, 夹紧, 卡入
安装位置	C-型导轨
长度	26 mm
宽度	22.5 mm
高度	6.5 mm
安装高度	2 mm
螺钉孔的数量	1
螺钉的直径	4.1 mm
线	M4
