SK 3-8
| 订货号 | 36222.002 |
| EAN | 4251269302190 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 安装位置 | 金属片, 通用 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 8 mm |
| 长度 | 18.5 mm |
| 宽度 | 13 mm |
| 高度 | 26 mm |
| 孔的尺寸 | M4 |
| 螺钉孔的数量 | 1 |
| 螺钉的直径 | 4.2 mm |
EMC 电缆屏蔽接地端子

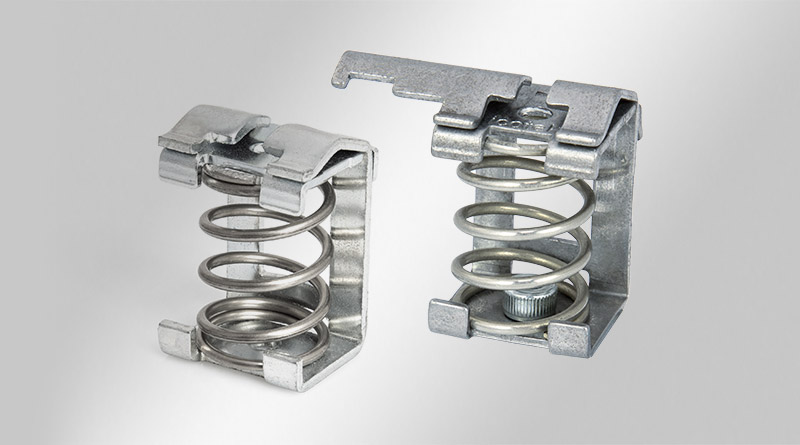

带或不带应力释放
使用EMC电缆屏蔽接地端子，电缆的屏蔽层必须接到地电位。它们使用方便且有效地将单个电缆的屏蔽层接地。

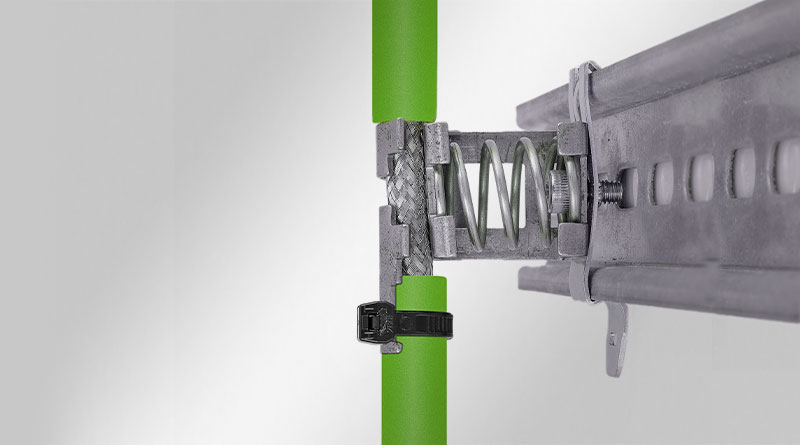

带应力消除功能的型号：按照 EN 62444的标准设计。因为该型号并未针对张紧力进行了机械结构上的设计，因此需使用扎带捆绑住电缆外层护套，消除电缆自身应力，从而保护电缆屏蔽层。应力释放可能会导致零部件损坏，包括安装的电缆。

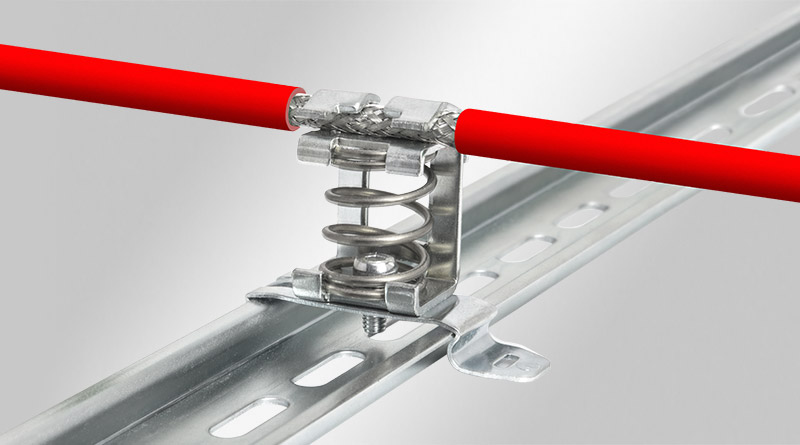

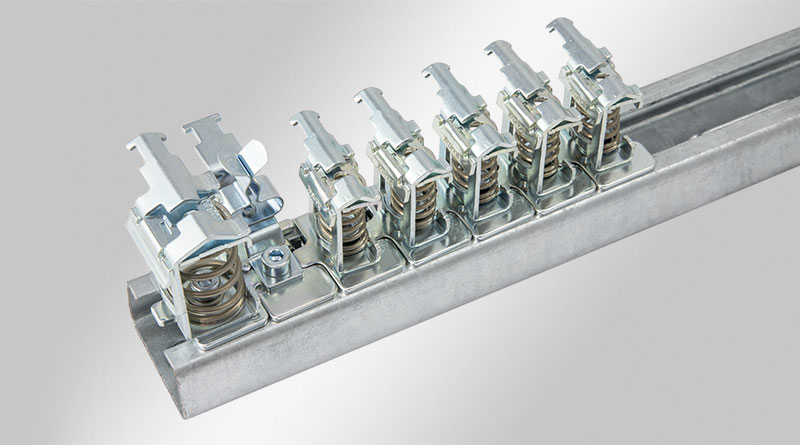

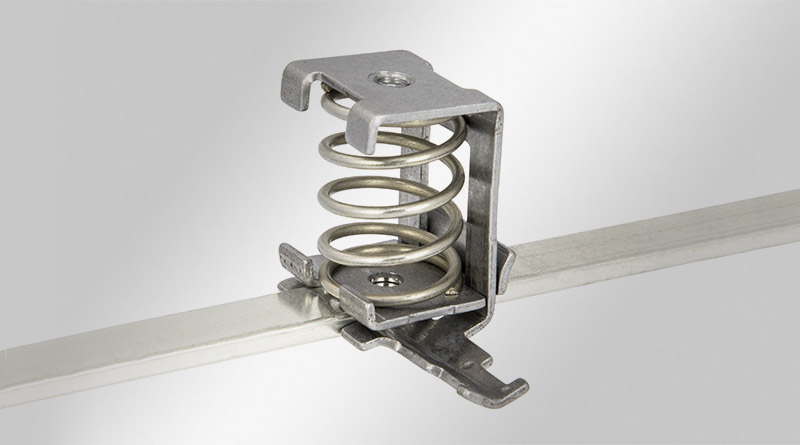

SK可以用螺钉安装在安装面板上，用SC-支脚安装在C型DIN导轨上，或用SF-支脚安装在H型的35 mm DIN导轨上。SS-SK屏蔽接地端子可以安装在10×3 mm
的汇流排上。
规格
| 材料 | 屏蔽支架: 钢，镀锌 |
| 安装形式 | 用螺钉固定, 卡入 |
| 安装位置 | 汇流排10 × 3, 金属片, 35 mm DIN导轨上的, C-型导轨 |
产品优势
- 部分型号集成了应力消除功能
- 屏蔽接触和应力释放功能分开
- 容易安装和拆卸
产品类型和尺寸
SK 4-13.5
| 订货号 | 36224.002 |
| EAN | 4251269302206 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 安装位置 | 金属片, 通用 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 4 mm |
| 最大屏蔽直径 | 13.5 mm |
| 长度 | 22 mm |
| 宽度 | 20 mm |
| 高度 | 32 mm |
| 孔的尺寸 | M4 |
| 螺钉孔的数量 | 1 |
| 螺钉的直径 | 4.2 mm |
SK 10-20
| 订货号 | 36226 |
| EAN | 4251269302213 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 安装位置 | 金属片, 通用 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 10 mm |
| 最大屏蔽直径 | 20 mm |
| 长度 | 27 mm |
| 宽度 | 25 mm |
| 高度 | 41 mm |
| 孔的尺寸 | M4 |
| 螺钉孔的数量 | 1 |
| 螺钉的直径 | 4.2 mm |
SKZ 3-8
| 订货号 | 36222 |
| EAN | 4251269302190 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 安装位置 | 通用, 金属片 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 8 mm |
| 长度 | 30.5 mm |
| 宽度 | 12.8 mm |
| 高度 | 31.8 mm |
| 孔的尺寸 | M4 |
| 螺钉孔的数量 | 1 |
| 螺钉的直径 | 4.2 mm |
SF|SK 3-8
| 订货号 | 36500.002 |
| EAN | 4251269302985 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 8 mm |
| 长度 | 50 mm |
| 宽度 | 14 mm |
| 高度 | 32.7 mm |
| 安装高度 | 26 mm |
SF|SK 4-13.5
| 订货号 | 36502.002 |
| EAN | 4251269302992 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 4 mm |
| 最大屏蔽直径 | 13.5 mm |
| 长度 | 50 mm |
| 宽度 | 20 mm |
| 高度 | 38.7 mm |
| 安装高度 | 32 mm |
SF|SK 10-20
| 订货号 | 36504 |
| EAN | 4251269303005 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 10 mm |
| 最大屏蔽直径 | 20 mm |
| 长度 | 50 mm |
| 宽度 | 25 mm |
| 高度 | 47.7 mm |
| 安装高度 | 41 mm |
SF|SKZ 3-8
| 订货号 | 36500 |
| EAN | 4251269319303 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 8 mm |
| 长度 | 53.3 mm |
| 宽度 | 14 mm |
| 高度 | 32.8 mm |
| 安装高度 | 26.7 mm |

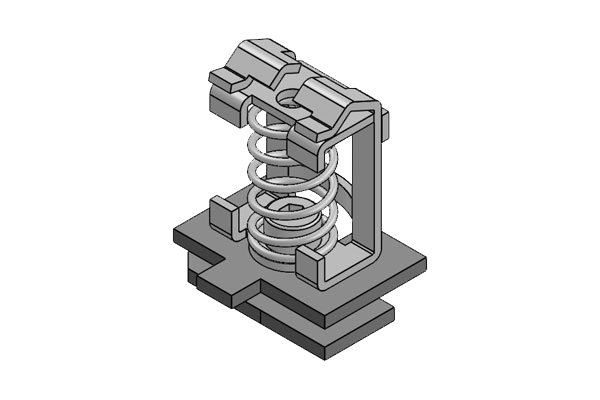

SC|SK 3-8
| 订货号 | 36696.002 |
| EAN | 4251269303180 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 安装位置 | C-型导轨 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 8 mm |
| 长度 | 26 mm |
| 宽度 | 12.5 mm |
| 高度 | 32.4 mm |

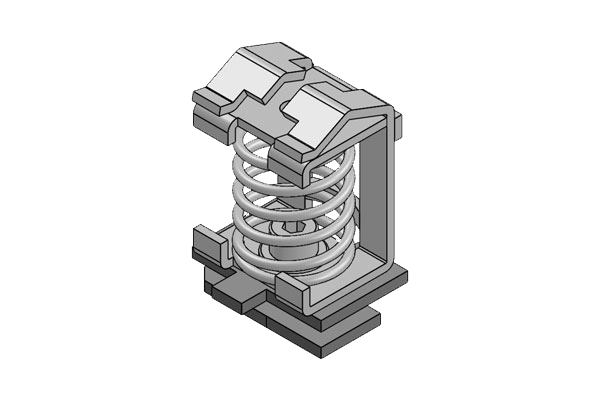

SC|SK 4-13.5
| 订货号 | 36700.002 |
| EAN | 4251269303197 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 安装位置 | C-型导轨 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 4 mm |
| 最大屏蔽直径 | 13.5 mm |
| 长度 | 26 mm |
| 宽度 | 20.3 mm |
| 高度 | 38.5 mm |

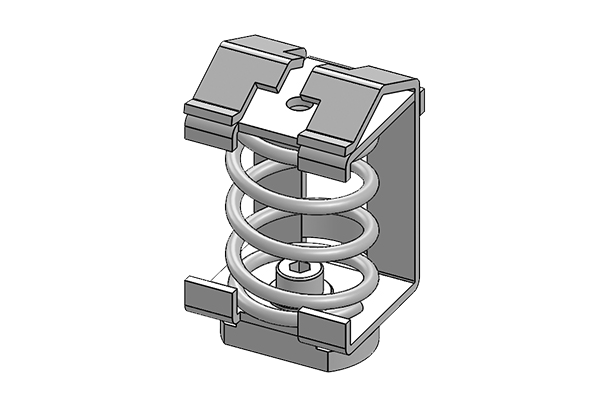

SC|SK 10-20
| 订货号 | 36704 |
| EAN | 4251269303203 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 安装位置 | C-型导轨 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 10 mm |
| 最大屏蔽直径 | 20 mm |
| 长度 | 26 mm |
| 宽度 | 25.3 mm |
| 高度 | 47.5 mm |

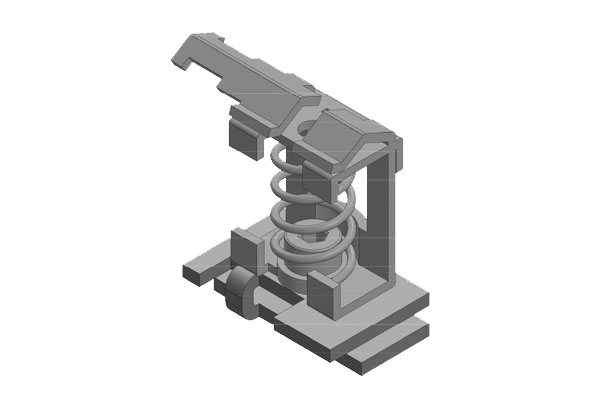

SC|SKZ 3-8
| 订货号 | 36696 |
| EAN | 4251269319341 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 安装位置 | C-型导轨 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 8 mm |
| 长度 | 30.5 mm |
| 宽度 | 22.5 mm |
| 高度 | 32.6 mm |

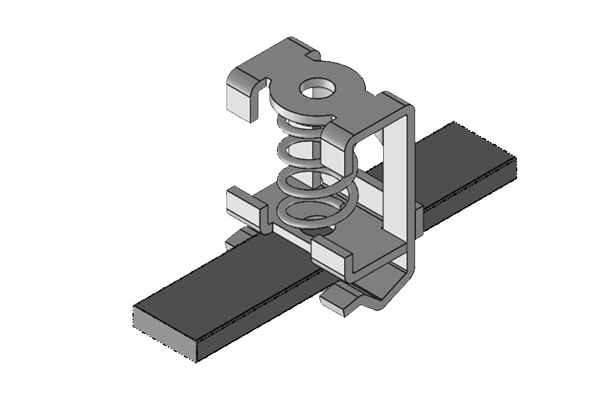

SS|SK 3-8
| 订货号 | 36235.002 |
| EAN | 4251269302282 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 汇流排10 × 3 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 8 mm |
| 长度 | 18.5 mm |
| 宽度 | 13 mm |
| 高度 | 26 mm |

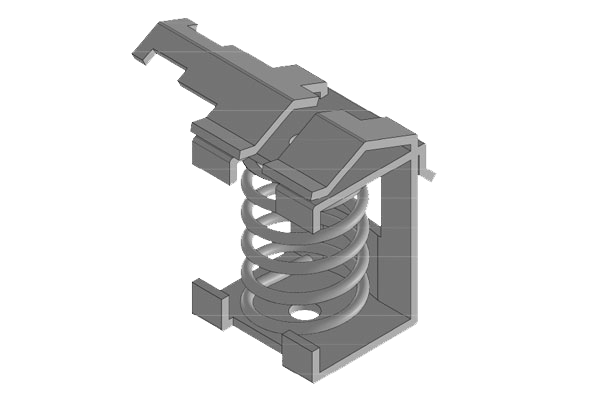

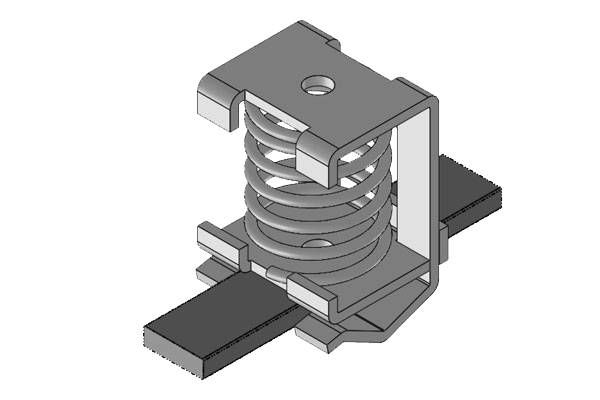

SS|SK 4-13.5
| 订货号 | 36236.002 |
| EAN | 4251269302299 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 汇流排10 × 3 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 4 mm |
| 最大屏蔽直径 | 13.5 mm |
| 长度 | 22 mm |
| 宽度 | 20 mm |
| 高度 | 32 mm |

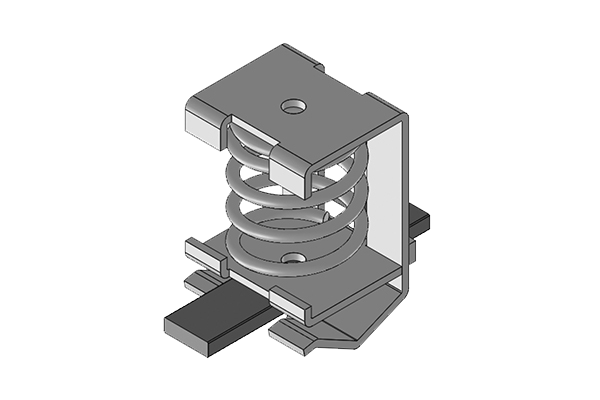

SS|SK 10-20
| 订货号 | 36237 |
| EAN | 4251269302305 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 汇流排10 × 3 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 10 mm |
| 最大屏蔽直径 | 20 mm |
| 长度 | 27 mm |
| 宽度 | 25 mm |
| 高度 | 41 mm |

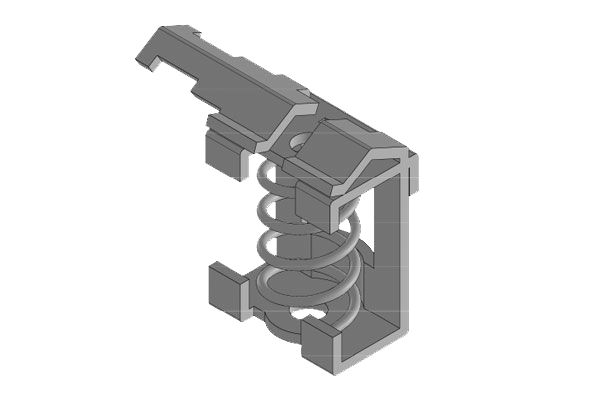

SS|SKZ 3-8
| 订货号 | 36235 |
| EAN | 4251269319327 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 汇流排10 × 3 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 8 mm |
| 长度 | 30.5 mm |
| 宽度 | 12.8 mm |
| 高度 | 25.9 mm |
