KEL-DPR 24|12 bk
| 订货号 | 46500 |
| EAN | 4251269335303 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 12 |
| 电缆的最大直径 | 15 mm |
| 颜色 | 黑色 |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 10.6 mm |
| 安装高度 | 9.1 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 12 x 1 - 15 mm |
KEL-DPR 电缆引入底板
高电缆密度 / IP65

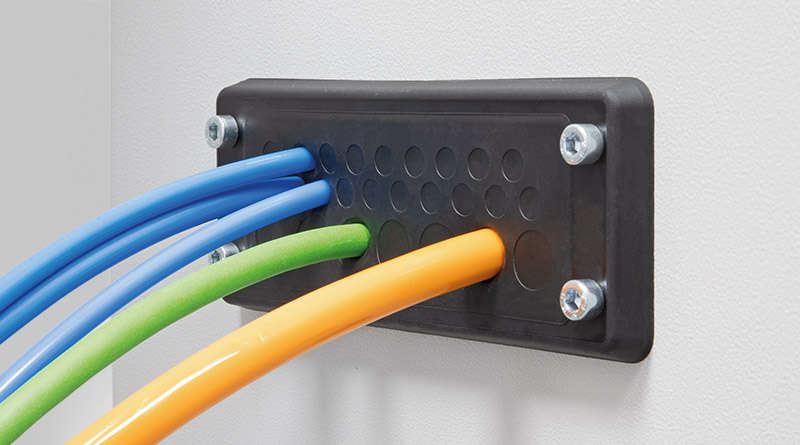

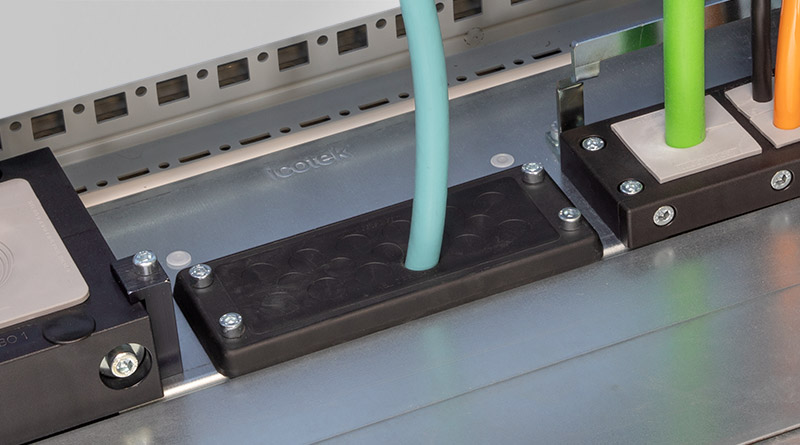

KEL-DPR 24 电缆引入底板是基于经过市场验证的 KEL-DP 24 开发而来。使用 KEL-DPR 24，在极小空间内最多可插入 48 根 1 至 16.1 毫米的电缆，并符合 IP65 标准。
KEL-DPR 24 电缆引入底板适合 24 芯重型连接器的标准开孔。

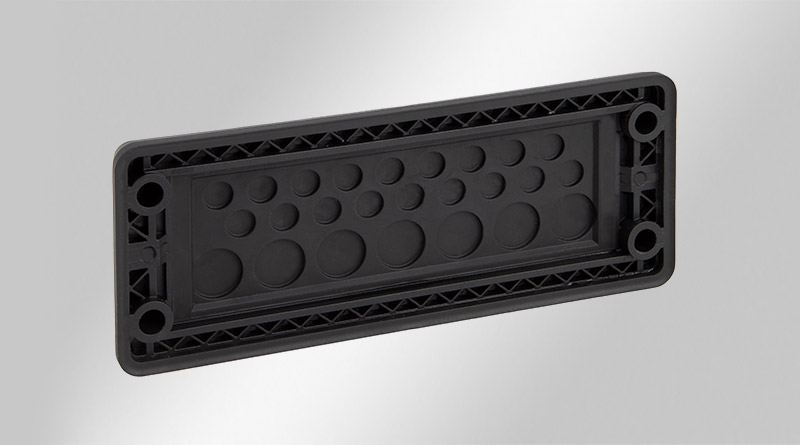

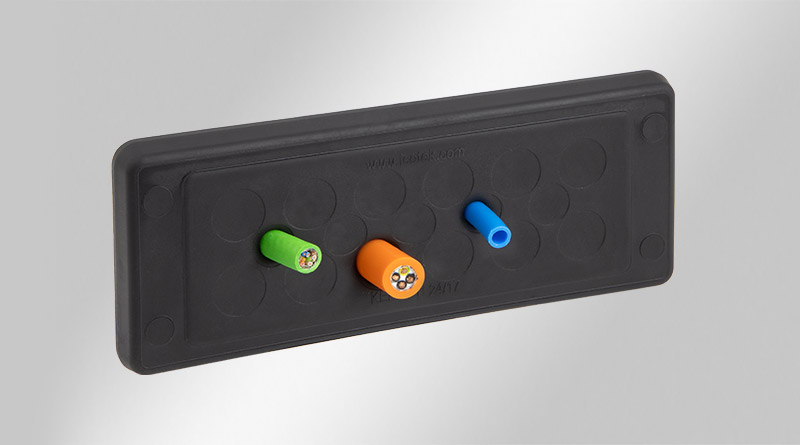

电气和气动线路可在几秒钟内组装完毕。将相应的薄膜孔刺破，简单插入电缆即可。KEL-DPR 还允许电缆从密封板的背面进行引入。刺破的薄膜孔可使用 ST-B 堵头密封。

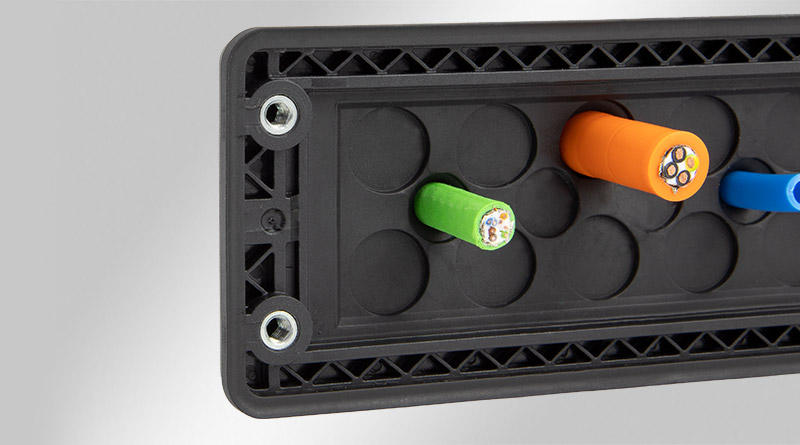

可选择带 M4 内螺纹衬套的版本，用于从背部进行螺栓装配。请向我们咨询您所需要的型号。
规格
| IP防护等级（EN 60529） | IP54, IP55, IP64, IP65 |
| 阻燃等级 | UL94-V0, 自熄灭 |
| 温度 | -40 C° 到 90 C° |
| 材料 | 合成橡胶 底架: 聚丙烯 |
| 安装形式 | 用螺钉固定 |
| 属性 | 无卤, 无硅 |
产品优势
- 结构坚固
- 加固的薄膜具有良好的应力释放性能
- 密封符合 IP65 标准
- 快速安装
- 电缆可以从两侧穿过
- 安装密度非常高
- 适用于标准开孔
- 可选配 M4 螺纹衬套
产品类型和尺寸
KEL-DPR 24|17 bk
| 订货号 | 46501 |
| EAN | 4251269335310 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 17 |
| 电缆的最大直径 | 12.6 mm |
| 颜色 | 黑色 |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 10.6 mm |
| 安装高度 | 9.1 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 5 x 1 - 10.5 mm 12 x 1 - 12.6 mm |
KEL-DPR 24|25 bk
| 订货号 | 46502 |
| EAN | 4251269335327 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 25 |
| 电缆的最大直径 | 12.1 mm |
| 颜色 | 黑色 |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 10.6 mm |
| 安装高度 | 9.1 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 18 x 1 - 6.5 mm 7 x 1 - 12.1 mm |
KEL-DPR 24|26 bk
| 订货号 | 46503 |
| EAN | 4251269335334 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 26 |
| 电缆的最大直径 | 16.1 mm |
| 颜色 | 黑色 |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 10.6 mm |
| 安装高度 | 9.1 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 16 x 1 - 6.5 mm 4 x 1 - 12.1 mm 4 x 1 - 16.1 mm |
你还没发现合适的产品吗？
请使用易科智连产品搜索器组装视频
我们产品快捷、简单地组装说服您自己。
观看组装视频!
只需将穿芯装配到电缆组件上
始终可以为您找到合适尺寸的电缆引入组件及匹配的电缆穿芯！
适用配件
适用于：

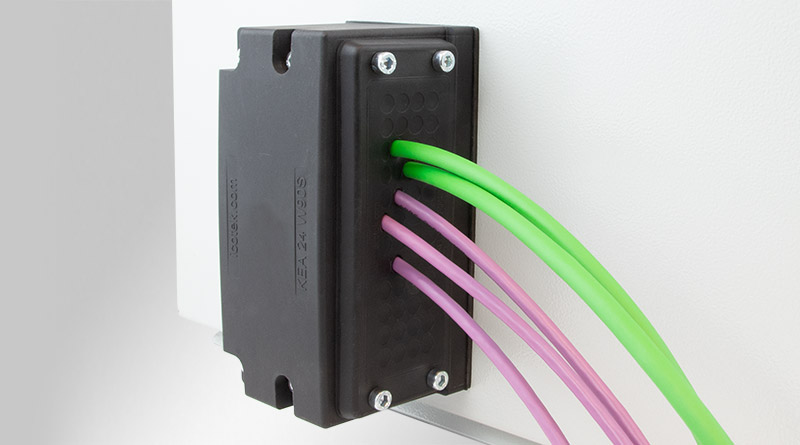

KEA
