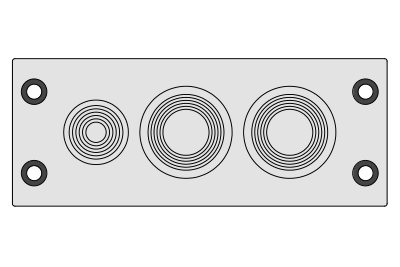

KEL-DPFR 24|3 gy
| 订货号 | 43915 |
| EAN | 4251269336720 |
| 包装单位 | 5 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 3 |
| 电缆的最大直径 | 28 mm |
| 颜色 | 灰色 (类似RAL 7035) |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 47 mm |
| 安装高度 | 47 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 3 x 14 - 28 mm |

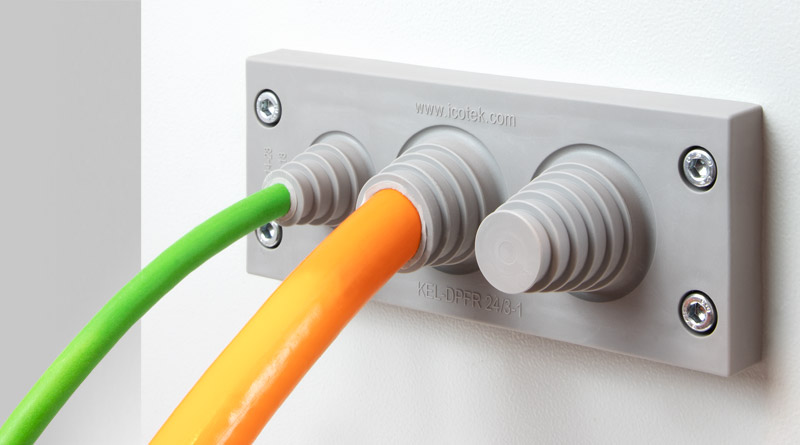

KEL-DPFR 多范围电缆引入底板
带宝塔形薄膜，适用于最大直径 28 毫米/ IP66 防护等级的电缆
KEL-DPFR 电缆引入底板可以引入多根直径范围在 3mm- 28 mm 的电缆,并且可以满足高达 IP66的密封等级。当事先不知道确切的电缆直径时，这是一个巨大优势。
由于薄膜的灵活性和独特的宝塔形状，与传统电缆格兰头相比，刚性电缆的布线和灵活定位要容易得多。

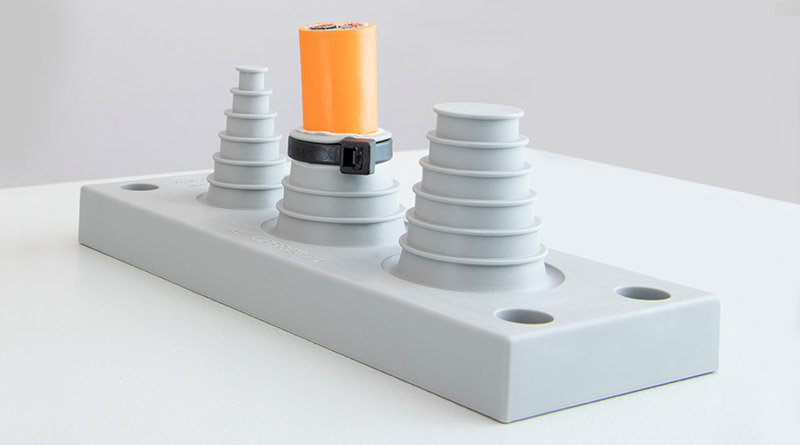

建议使用扎带为电缆提供额外的应力释放。
DPFR孔径的裁切：小于电缆直径的20%。
KEL-DPFR 适用于16 和 24重载连接器的标准开孔。
也可以预置螺纹衬套，请向我司咨询您需求的型号。
带螺纹衬套的版本可以将电缆引入底板从内向外固定到机箱上。这可以预防从外部对机柜外壳进行破坏和篡改。
规格
| IP防护等级（EN 60529） | IP54, IP55, IP64, IP65, IP66 |
| 阻燃等级 | UL94-V0, 自熄灭 |
| 温度 | -40 C° 到 100 C° |
| 材料 | 合成橡胶 底架: 聚酰胺 |
| 安装形式 | 用螺钉固定 |
| 属性 | 无硅, 无卤 |
产品优势
- 密封等级IP66 (依据EN60529标准认证)
- 最大的灵活性
- 安装非常快速和简单
- 节省空间
- 非常大的电缆夹紧范围：3 - 28 mm
- 适用于标准开孔

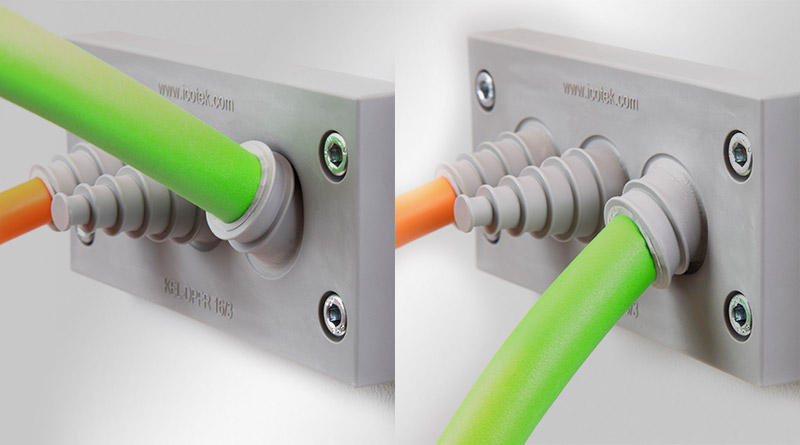

- 刚性电缆可以以某种角度引入机柜，而不会损坏薄膜
- 更低的仓储成本
产品类型和尺寸
KEL-DPFR 24|3 bk
| 订货号 | 53915 |
| EAN | 4251269336799 |
| 包装单位 | 5 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 3 |
| 电缆的最大直径 | 28 mm |
| 颜色 | 黑色 |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 47 mm |
| 安装高度 | 47 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 3 x 14 - 28 mm |
KEL-DPFR 24|3-1 gy
| 订货号 | 43918 |
| EAN | 4251269336751 |
| 包装单位 | 5 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 3 |
| 电缆的最大直径 | 28 mm |
| 颜色 | 灰色 (类似RAL 7035) |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 47 mm |
| 安装高度 | 47 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 1 x 4 - 18 mm 2 x 14 - 28 mm |
KEL-DPFR 24|3-1 bk
| 订货号 | 53918 |
| EAN | 4251269336829 |
| 包装单位 | 5 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 3 |
| 电缆的最大直径 | 28 mm |
| 颜色 | 黑色 |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 47 mm |
| 安装高度 | 47 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 1 x 4 - 18 mm 2 x 14 - 28 mm |
KEL-DPFR 24|4 gy
| 订货号 | 43916 |
| EAN | 4251269336737 |
| 包装单位 | 5 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 4 |
| 电缆的最大直径 | 18 mm |
| 颜色 | 灰色 (类似RAL 7035) |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 47 mm |
| 安装高度 | 47 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 4 x 4 - 18 mm |
KEL-DPFR 24|4 bk
| 订货号 | 53916 |
| EAN | 4251269336805 |
| 包装单位 | 5 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 4 |
| 电缆的最大直径 | 18 mm |
| 颜色 | 黑色 |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 47 mm |
| 安装高度 | 47 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 4 x 4 - 18 mm |
KEL-DPFR 24|8 gy
| 订货号 | 43917 |
| EAN | 4251269336744 |
| 包装单位 | 5 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 8 |
| 电缆的最大直径 | 12 mm |
| 颜色 | 灰色 (类似RAL 7035) |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 40 mm |
| 安装高度 | 40 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 8 x 3 - 12 mm |
KEL-DPFR 16|2 gy
| 订货号 | 43920 |
| EAN | 4251269336768 |
| 包装单位 | 5 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 2 |
| 电缆的最大直径 | 28 mm |
| 颜色 | 灰色 (类似RAL 7035) |
| 长度 | 120 mm |
| 宽度 | 58 mm |
| 高度 | 47 mm |
| 安装高度 | 47 mm |
| 开孔尺寸 | 86 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 2 x 14 - 28 mm |
KEL-DPFR 16|2 bk
| 订货号 | 53920 |
| EAN | 4251269336836 |
| 包装单位 | 5 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 2 |
| 电缆的最大直径 | 28 mm |
| 颜色 | 黑色 |
| 长度 | 120 mm |
| 宽度 | 58 mm |
| 高度 | 47 mm |
| 安装高度 | 47 mm |
| 开孔尺寸 | 86 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 2 x 14 - 28 mm |
KEL-DPFR 16|3 gy
| 订货号 | 43921 |
| EAN | 4251269336775 |
| 包装单位 | 5 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 3 |
| 电缆的最大直径 | 18 mm |
| 颜色 | 灰色 (类似RAL 7035) |
| 长度 | 120 mm |
| 宽度 | 58 mm |
| 高度 | 47 mm |
| 安装高度 | 47 mm |
| 开孔尺寸 | 86 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 3 x 4 - 18 mm |
KEL-DPFR 16|3 bk
| 订货号 | 53921 |
| EAN | 4251269336843 |
| 包装单位 | 5 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 3 |
| 电缆的最大直径 | 18 mm |
| 颜色 | 黑色 |
| 长度 | 120 mm |
| 宽度 | 58 mm |
| 高度 | 47 mm |
| 安装高度 | 47 mm |
| 开孔尺寸 | 86 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 3 x 4 - 18 mm |

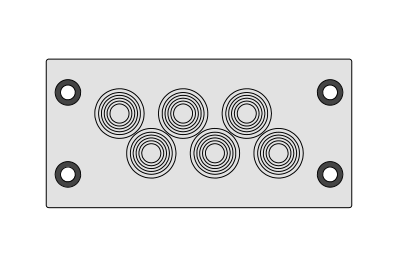

KEL-DPFR 16|6 gy
| 订货号 | 43922 |
| EAN | 4251269336782 |
| 包装单位 | 5 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 6 |
| 电缆的最大直径 | 12 mm |
| 颜色 | 灰色 (类似RAL 7035) |
| 长度 | 120 mm |
| 宽度 | 58 mm |
| 高度 | 40 mm |
| 安装高度 | 40 mm |
| 开孔尺寸 | 86 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 对于电缆直径 | 6 x 3 - 12 mm |
你还没发现合适的产品吗？
请使用易科智连产品搜索器Assembly video
Convince yourself of the simple and time-saving assembly of our products.
Watch the assembly video!
只需将穿芯装配到电缆组件上
始终可以为您找到合适尺寸的电缆引入组件及匹配的电缆穿芯！
