MB|100|6|M4|MSKL 3-12
| 订货号 | 32695.01 |
| EAN | 4251269324451 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 铆接 |
| 安装位置 | 金属片 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 12 mm |
| 长度 | 113 mm |
| 宽度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M4 |
| 横截面 | 6 mm² |
| 电流负荷 | 67 - 80 A |

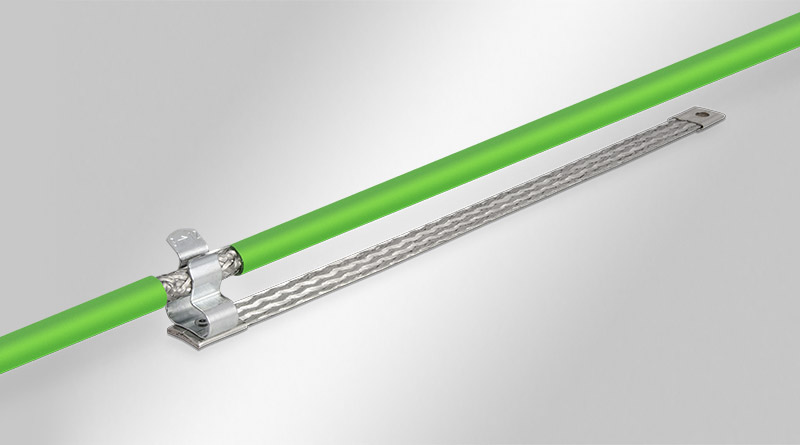

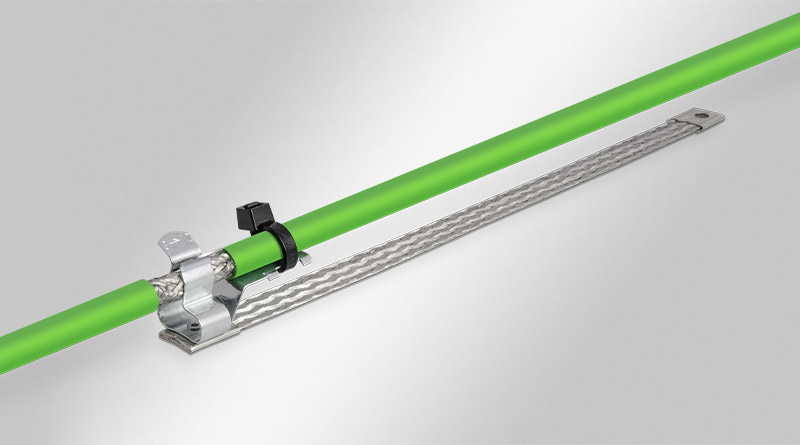

接地带预装屏蔽夹
带/不带应力释放
接地带的一端装有屏蔽夹
此方案适用于空间有限的场合。
接地带提供 M4 或 M6 固定孔。
规格
| 材料 | 屏蔽夹: 弹簧钢，镀锌 底架: 铜,镀锌 (Cu-ETP) |
| 安装形式 | 用螺钉固定, 铆接 |
| 安装位置 | 金属片 |
| 属性 | 防震 |
产品优势
- 安装灵活
- 即使在难以接近的地方也可以安装
- 接地带含预压的端子片
- 标准产品，货期短
- 元件经UL认证
产品类型和尺寸

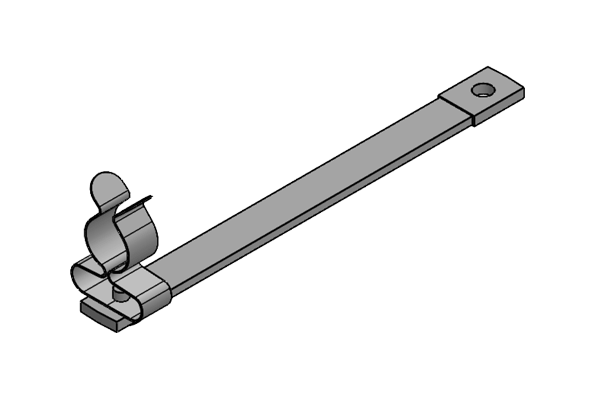

MB|100|6|M4|MSKL 8-18
| 订货号 | 32695.02 |
| EAN | 4251269324468 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 铆接 |
| 安装位置 | 金属片 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 8 mm |
| 最大屏蔽直径 | 18 mm |
| 长度 | 113 mm |
| 宽度 | 19.7 mm |
| 高度 | 31.2 mm |
| 孔的尺寸 | M4 |
| 横截面 | 6 mm² |
| 电流负荷 | 67 - 80 A |

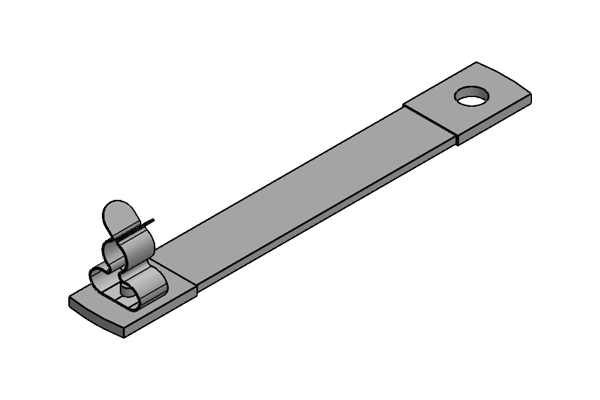

MB|100|10|M6+M4|MSKL 3-12
| 订货号 | 39711.01 |
| EAN | 4251269324413 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 铆接 |
| 安装位置 | 金属片 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 12 mm |
| 长度 | 120 mm |
| 宽度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M6 |
| 横截面 | 10 mm² |
| 电流负荷 | 89 - 106 A |

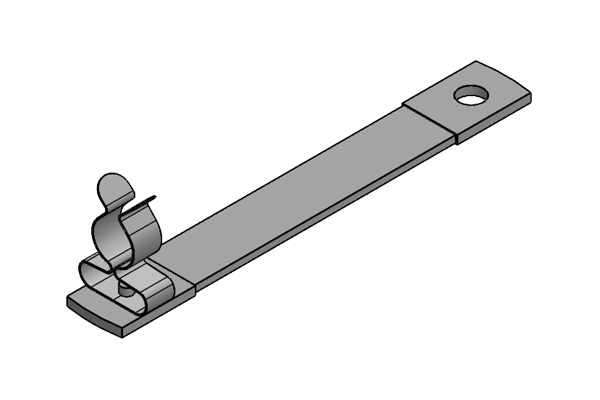

MB|100|10|M6+M4|MSKL 8-18
| 订货号 | 39711.02 |
| EAN | 4251269324420 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 铆接 |
| 安装位置 | 金属片 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 8 mm |
| 最大屏蔽直径 | 18 mm |
| 长度 | 120 mm |
| 宽度 | 19.7 mm |
| 高度 | 31.2 mm |
| 孔的尺寸 | M6 |
| 横截面 | 10 mm² |
| 电流负荷 | 89 - 106 A |

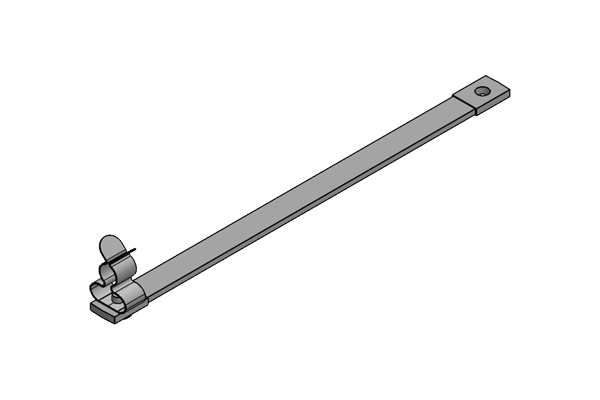

MB|150|6|M4|MSKL 3-12
| 订货号 | 39710.01 |
| EAN | 4251269324376 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 铆接 |
| 安装位置 | 金属片 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 12 mm |
| 长度 | 163 mm |
| 宽度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M4 |
| 横截面 | 6 mm² |
| 电流负荷 | 67 - 80 A |

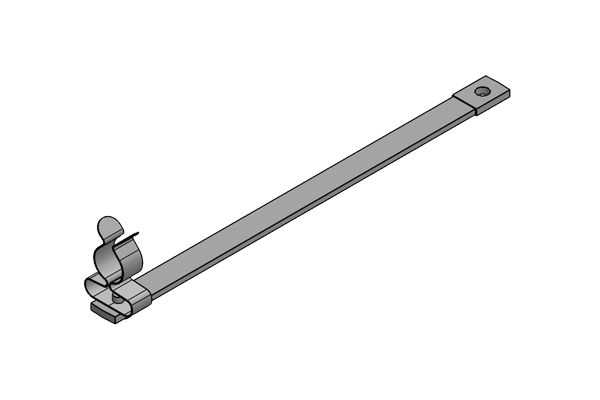

MB|150|6|M4|MSKL 8-18
| 订货号 | 39710.02 |
| EAN | 4251269324383 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 铆接 |
| 安装位置 | 金属片 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 8 mm |
| 最大屏蔽直径 | 18 mm |
| 长度 | 163 mm |
| 宽度 | 19.7 mm |
| 高度 | 31.2 mm |
| 孔的尺寸 | M4 |
| 横截面 | 6 mm² |
| 电流负荷 | 67 - 80 A |

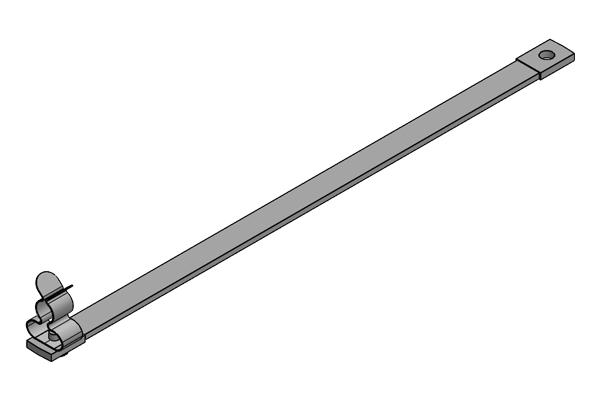

MB|200|6|M4|MSKL 3-12
| 订货号 | 32707.01 |
| EAN | 4251269324499 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 铆接 |
| 安装位置 | 金属片 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 12 mm |
| 长度 | 213 mm |
| 宽度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M4 |
| 横截面 | 6 mm² |
| 电流负荷 | 67 - 80 A |

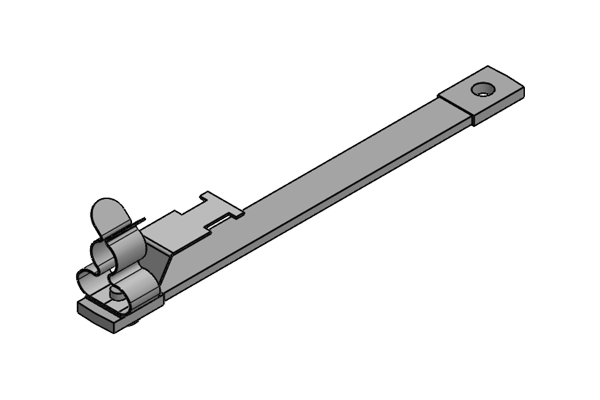

MB|100|6|M4|Z-MSKL 3-12
| 订货号 | 32695.011 |
| EAN | 4251269324475 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 铆接 |
| 安装位置 | 金属片 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 12 mm |
| 长度 | 113 mm |
| 宽度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M4 |
| 横截面 | 6 mm² |
| 电流负荷 | 67 - 80 A |

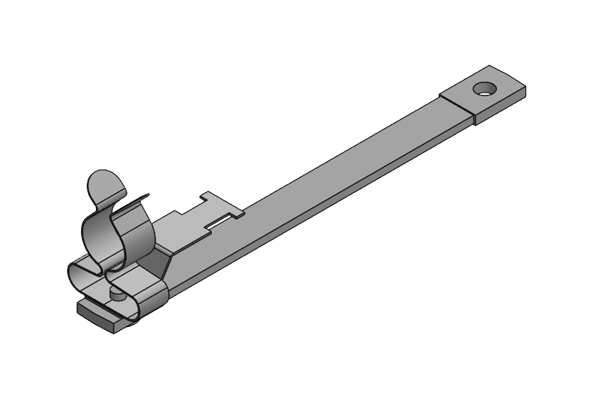

MB|100|6|M4|Z-MSKL 8-18
| 订货号 | 32695.021 |
| EAN | 4251269324482 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 铆接 |
| 安装位置 | 金属片 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 8 mm |
| 最大屏蔽直径 | 18 mm |
| 长度 | 113 mm |
| 宽度 | 19.7 mm |
| 高度 | 31.2 mm |
| 孔的尺寸 | M4 |
| 横截面 | 6 mm² |
| 电流负荷 | 67 - 80 A |

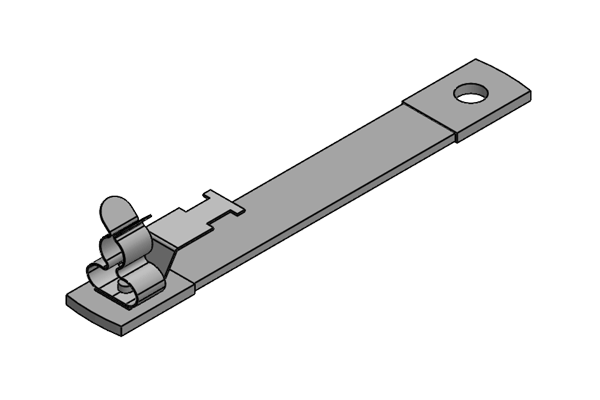

MB|100|10|M6+M4|Z-MSKL 3-12
| 订货号 | 39711.011 |
| EAN | 4251269324437 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 铆接 |
| 安装位置 | 金属片 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 12 mm |
| 长度 | 120 mm |
| 宽度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M6 |
| 横截面 | 10 mm² |
| 电流负荷 | 89 - 106 A |
MB|100|10|M6+M4|Z-MSKL 8-18
| 订货号 | 39711.021 |
| EAN | 4251269324444 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 铆接 |
| 安装位置 | 金属片 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 8 mm |
| 最大屏蔽直径 | 18 mm |
| 长度 | 120 mm |
| 宽度 | 19.7 mm |
| 高度 | 31.2 mm |
| 孔的尺寸 | M6 |
| 横截面 | 10 mm² |
| 电流负荷 | 89 - 106 A |

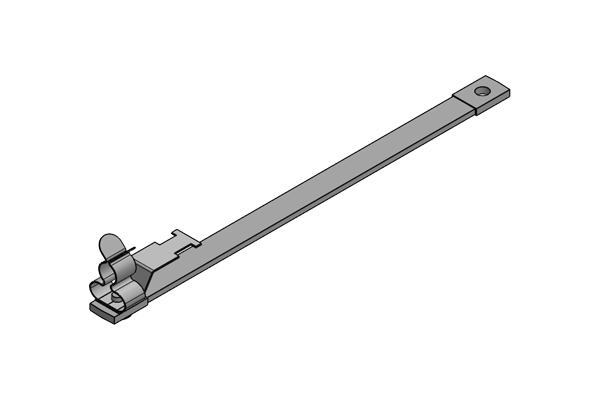

MB|150|6|M4|Z-MSKL 3-12
| 订货号 | 39710.011 |
| EAN | 4251269324390 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 铆接 |
| 安装位置 | 金属片 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 12 mm |
| 长度 | 163 mm |
| 宽度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M4 |
| 横截面 | 6 mm² |
| 电流负荷 | 67 - 80 A |
MB|150|6|M4|Z-MSKL 8-18
| 订货号 | 39710.021 |
| EAN | 4251269324406 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 铆接 |
| 安装位置 | 金属片 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 8 mm |
| 最大屏蔽直径 | 18 mm |
| 长度 | 163 mm |
| 宽度 | 19.7 mm |
| 高度 | 31.2 mm |
| 孔的尺寸 | M4 |
| 横截面 | 6 mm² |
| 电流负荷 | 67 - 80 A |

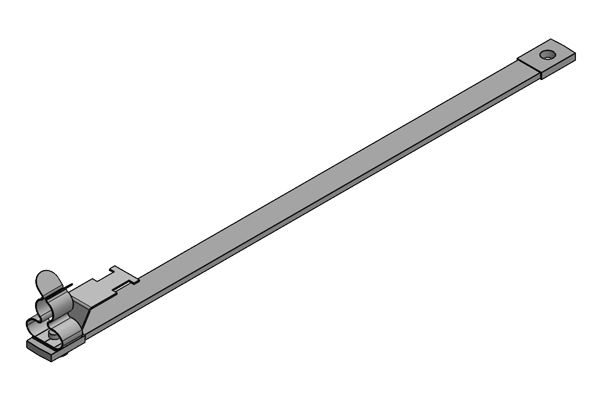

MB|200|6|M4|Z-MSKL 3-12
| 订货号 | 32707.011 |
| EAN | 4251269324512 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 铆接 |
| 安装位置 | 金属片 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 12 mm |
| 长度 | 213 mm |
| 宽度 | 14.9 mm |
| 高度 | 25 mm |
| 孔的尺寸 | M4 |
| 横截面 | 6 mm² |
| 电流负荷 | 67 - 80 A |
